电池模组自动测试系统8700
 点击放大 |
|
详细说明
主要特色：
- 对于电池模组半成品进行Pass/Fail检测。
- 可提升产品检验效率与大幅缩短测试时间
- 检测项目包含：电池模组总电容量/内阻、单串电池内阻、单串电池温度量测..等。
- 弹性架构软体平台。软体功能包含：测试程序编辑、报告编辑产出、数据统计与判断…等。
- 好坏品判断以及数据输出上传至MES系统。
- 测试状态指示灯。异常警告以及自动保护机制。
- 客制探针和治具盘。
- 测试设备之电压/电流范围: 0V～200V / 0A～2600A。
模组自动检测系统方案，乃针对生产工艺组装焊接及单体一致性做检验。此系统应用于电池模组的半成品自动化测试，属于综合性的合格/不合格(PASS/FAIL)测试，应用范围包含电动汽车及储能系统的电池模组。
主要测试方案特色与规格说明如下：
- 针对电池模组生产端测试验证(Pass/Fail)使用
- 检测电池模组BMS的电压/温度量测准确度
- 检测每串电池单体电压/直流电阻(DCIR)/交流内阻(ACIR)/温度的一致性分布
- 具备客制化电池模组连接治具制作以及自动控制切换能力
- 充放电功率范围: 2.5kW～50kW
- 充放电电压/电流范围: 0V~200V/0A～2600A

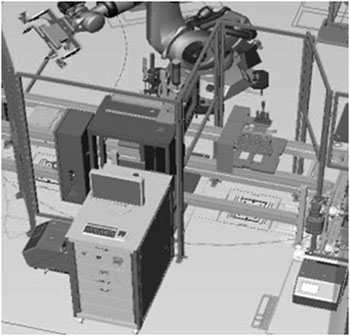

此套测试系统可搭配专业自动化厂商方案，整合后可成为电池模组自动化生产线，其示意图如下。
